Odhalenie tajomstiev puzdier transformátorov: Požiadavky na štruktúru, výkon a údržbu

1. Úvod

Zamyslite sa nad energiou, ktorá udrží váš dom osvetlený, továrne v prevádzke a obchodné centrá v prevádzke-bez transformátorov by sa k nám bez problémov nedostalo nič. Tieto stroje sú neospevovanými hrdinami elektrickej siete, ktoré zvyšujú napätie pri prenose na veľké-diaľky a znižujú pri každodennom používaní. Medzi najbežnejšie modely, ktoré tam nájdete, je15kv výkonový transformátorje všade: je to to, čo napája obytné štvrte, malé priemyselné parky a dokonca aj niektoré vidiecke elektrické siete, ktoré ľahko zvládajú potreby stredného-napätia. Potom je tuVýkonový transformátor 1000 kva-toto je ťažný kôň pre väčšie priestory, ako sú výrobné dielne, veľké obchodné centrá alebo univerzitné areály, kde je dopyt po stabilnej energii vyšší.

Ale tu je vec: ani tie najlepšie transformátory nemôžu dobre fungovať bez maličkých, ale dôležitých častí-objímok. Na prvý pohľad si ich možno nevšimnete, ale priechodky plnia dve veľké úlohy: udržiavajú vnútorné vysokonapäťové časti transformátora izolované od vonkajšej kovovej nádrže (takže elektrina neuniká) a držia tieto vnútorné vodiče na mieste. Pre a15kv výkonový transformátorvonku v daždi alebo aVýkonový transformátor 1000 kvabeží nonstop v továrni, puzdrá musia byť postavené tak akurát. Ak zlyhá priechodka, celý transformátor sa môže vypnúť-, čo znamená výpadky napájania, stratu výroby alebo niečo horšie.

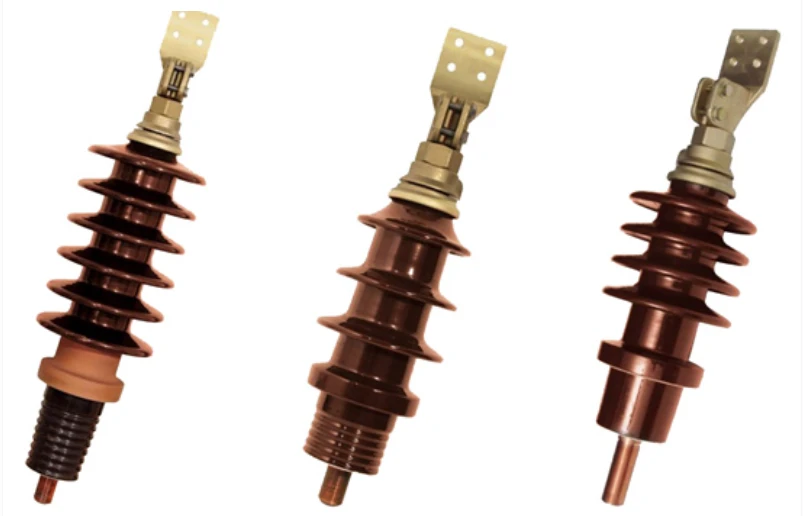

2. Čo je vo vnútri objímky transformátora?

Na pochopenie základných častí puzdra nepotrebujete diplom z elektrotechniky-poďme si to jednoducho rozobrať.

Po prvé, je tuvodivá tyč-toto je „most“, ktorý prenáša elektrinu z vnútorných vinutí transformátora do vonkajších elektrických vedení. Zvyčajne je vyrobený z medi alebo hliníka, pretože tieto kovy vedú elektrinu naozaj dobre, takže nedochádza k plytvaniu energiou. Potom je tuizolačná vrstva-považujte to za ochranný štít. V prípade olejových-transformátorov (tie, ktoré majú vo vnútri olej na ochladenie), je izoláciou často olejom-nasiaknutý papier; pre transformátory suchého -typu (používané na miestach, kde je ropa nebezpečná, ako sú nemocnice), je to epoxidová živica. Táto vrstva musí byť dostatočne pevná, aby zvládla napätie bez toho, aby cez ňu „preskočila“ elektrina. Nakoniec je tupríruba-kovový krúžok, ktorý priskrutkuje puzdro k nádrži transformátora. Nie je to len na držanie vecí pohromade; tiež tesne utesňuje nádrž, takže olej nevyteká (pri modeloch ponorených do oleja-) ani sa dovnútra nedostane vlhkosť (čo by zničilo izoláciu).

Tieto časti nie sú{0}}veľkosť-sadnú-všetkým. Vezmite si15kv výkonový transformátor, napríklad-jeho priechodky nepotrebujú super hrubú izoláciu (keďže 15 kv je stredné napätie), ale potrebujú príruby, ktoré sú odolné voči hrdzi, pretože mnohé z týchto transformátorov sú vonku v daždi alebo snehu. TheVýkonový transformátor 1000 kvaje iný príbeh: beží teplejšie, pretože zvláda väčšiu záťaž, takže izolácia jeho priechodky musí odolávať vyšším teplotám. Ak sa izolácia príliš zahreje, môže prasknúť, čo vedie k veľkým problémom. Preto výrobcovia upravujú dizajn každého modelu.

3. Čo robí dobré puzdro?

Priechodka môže vyzerať jednoducho, ale na udržanie transformátora musí spĺňať niektoré kľúčové normy. Povedzme si o tých najdôležitejších.

po prvé,elektrická izolácia-o tom sa nedá-vyjednávať. Pre a15kv výkonový transformátor, priechodka musí zvládnuť 15kv napätie bez úniku akéhokoľvek prúdu. Musí však prežiť aj náhle skoky, napríklad keď blesk zasiahne elektrické vedenie,-ak to izolácia neznesie, pokazí sa. Potom je tumechanická pevnosť. Priechodka musí vydržať hmotnosť vonkajších elektrických vedení, ktoré môžu byť ťažké, a zvládnuť vibrácie (ako napríklad stroje v továrni v blízkosti). Pre aVýkonový transformátor 1000 kvato je stále v chode, vibrácie môžu časom opotrebovať diely, takže s tým musí počítať konštrukcia puzdra.

Ďalším veľkým faktorom jetepelná kompatibilita-výrazný výraz, ale znamená to, že materiály v puzdre sa rozťahujú a zmršťujú rovnakou rýchlosťou, keď sa transformátor zahrieva alebo ochladzuje. Ak sa napríklad vodivá tyč roztiahne viac ako izolácia, izolácia môže prasknúť. PreVýkonový transformátor 1000 kva, ktorá sa počas špičky dosť zahrieva (ako keď továreň beží všetky svoje stroje), je to mimoriadne dôležité. Malá prasklina v izolácii môže prepustiť vlhkosť a než sa nazdáte, priechodka zlyhá.

Videl som, ako sa to stalo na vlastnej koži: továreň mala aVýkonový transformátor 1000 kvakde praskla izolácia priechodky, pretože materiály nezodpovedali. Viedlo to k 4-hodinovému výpadku prúdu a vo výrobe prišli o tisíce. To je dôvod, prečo na výkone záleží – dokonca aj pri takej malej časti ako je puzdro.

4. Ako udržiavať puzdrá v dobrom stave

Nemali by ste ignorovať výmenu oleja v aute a nemali by ste ignorovať ani údržbu puzdier transformátora. Dobrou správou je, že to nie je také zložité, ako to znie,-len dôsledné kontroly a drobné opravy v prípade potreby.

Začnime spravidelné kontroly. Rýchla vizuálna kontrola raz za mesiac je dlhá cesta. Pre15kv výkonový transformátorpuzdrá, ktoré sú vonku, hľadajte praskliny v izolácii, úniky oleja (ak je olej-ponorený) alebo nahromadené nečistoty. Nečistota sa môže zdať neškodná, ale keď je mokrá, môže viesť elektrinu, čo vedie k „blesnutiu“ (náhla iskra, ktorá vypne veci). PreVýkonový transformátor 1000 kvapuzdrám, venujte zvýšenú pozornosť prírube,-ak je uvoľnená, môže unikať olej a to je rýchla cesta k prehriatiu.

Potom je tuelektrické testovanie, čo je najlepšie urobiť raz ročne. Technik zmeria veci ako „izolačný odpor“ (ako dobre izolácia zastaví prúd) a „dielektrické straty“ (koľko energie plytvá izolácia). PreVýkonový transformátor 1000 kvapriechodiek, vždy odporúčam pridať „test čiastočného vybitia“-, ktorý zachytí drobné defekty izolácie skôr, než sa zmenia na veľké poruchy.

Údržba musí byť tiež prispôsobená typu transformátora. Pre15kv výkonový transformátorpuzdier, utrite povrch každé tri mesiace, aby ste sa zbavili nečistôt-stačí použiť suchú handričku, žiadne agresívne chemikálie. Gumové tesnenia (tie, ktoré tesnia prírubu) vymeňte každé 2–3 roky, pretože časom vyschnú. PreVýkonový transformátor 1000 kvapriechodky, sledujte teplotu počas rušných časov-ak uvidíte, že sa priechodka príliš zahrieva (môžete použiť infračervený teplomer), skontrolujte pripojenie vodivej tyče. Niekedy to treba len dotiahnuť; inokedy možno budete musieť vymeniť opotrebovaný diel.

5. Zabalenie

Na konci dňa sú puzdrá transformátorov dokonalým príkladom „malá časť, veľký vplyv“. Môžete mať vrchol-v--riadku15kv výkonový transformátoralebo ťažká{0}}povinnosťVýkonový transformátor 1000 kva, ale ak puzdrá nie sú v poriadku, na ničom z toho nezáleží. Pochopenie toho, ako sú vyrobené, prečo dobre fungujú a ako sa o ne starať, nie je len pre inžinierov-je pre každého, kto sa spolieha na stály výkon.

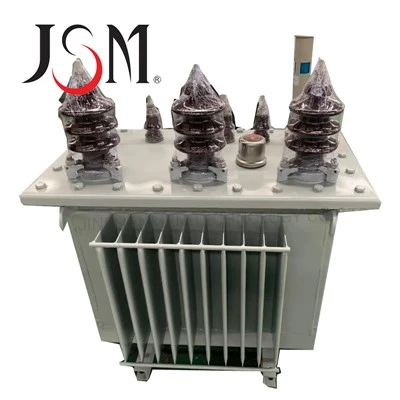

To je miesto, kde prichádzameJINSHANMEN TECHNOLOGY CO., LTD, vyrábame transformátory a energetické zariadenia už roky a vieme, ako docieliť správne detaily-vrátane priechodiek. Či už potrebujete olej-ponorený15kv výkonový transformátorpre obytnú oblasť, aVýkonový transformátor 1000 kvapre továreň alebo niečo špecializovanejšie (napríklad transformátor odolný proti výbuchu v banskej ťažbe- alebo rozvodňu veternej energie) staviame každý tak, aby vydržal. Vyrábame tiež prefabrikované rozvodne a vysoko-nízkonapäťové rozvádzače, takže dokážeme pokryť všetky vaše potreby v oblasti distribúcie energie. Pre nás to nie je len o výrobe strojov,-ale o spoľahlivom udržiavaní napájania pre každého.
